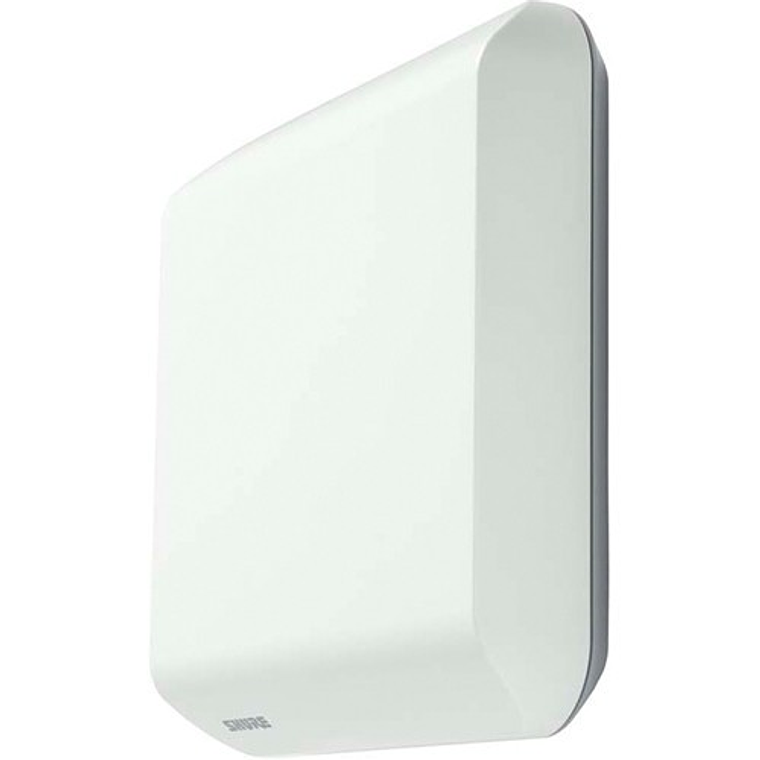

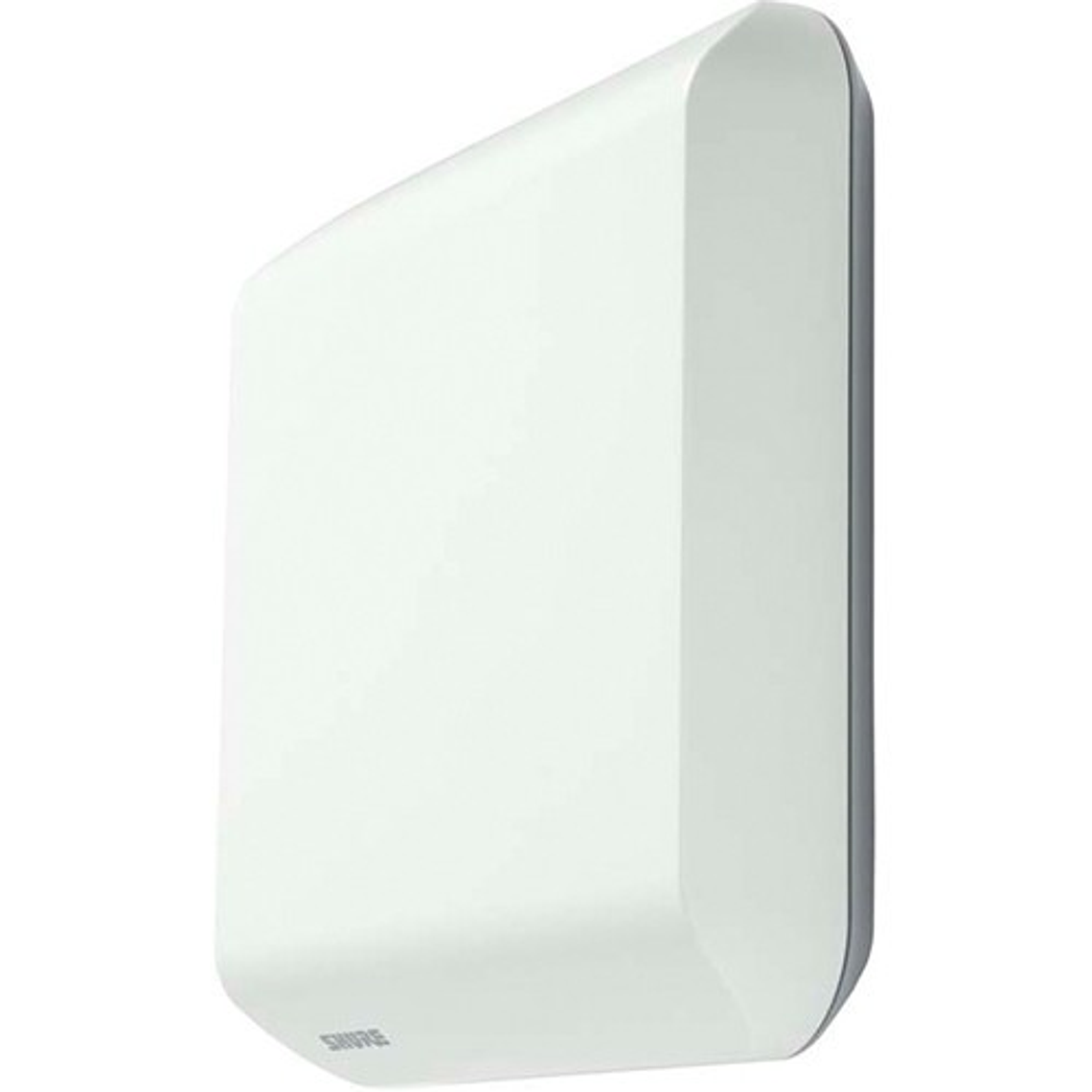

Antena de Pared de Banda Ancha Shure UA864US‑CH
La Shure UA864US‑CH es una antena activa de montaje en pared o techo diseñada para sistemas inalámbricos, con cobertura UHF amplia y frecuencia válida para la versión CH. Ofrece optimización de señal mediante ganancia seleccionable, todo en un diseño discreto y pintable.
Frecuencia operativa
- 470 – 698 MHz (banda UHF), misma frecuencia que la UA864US estándar
Características principales

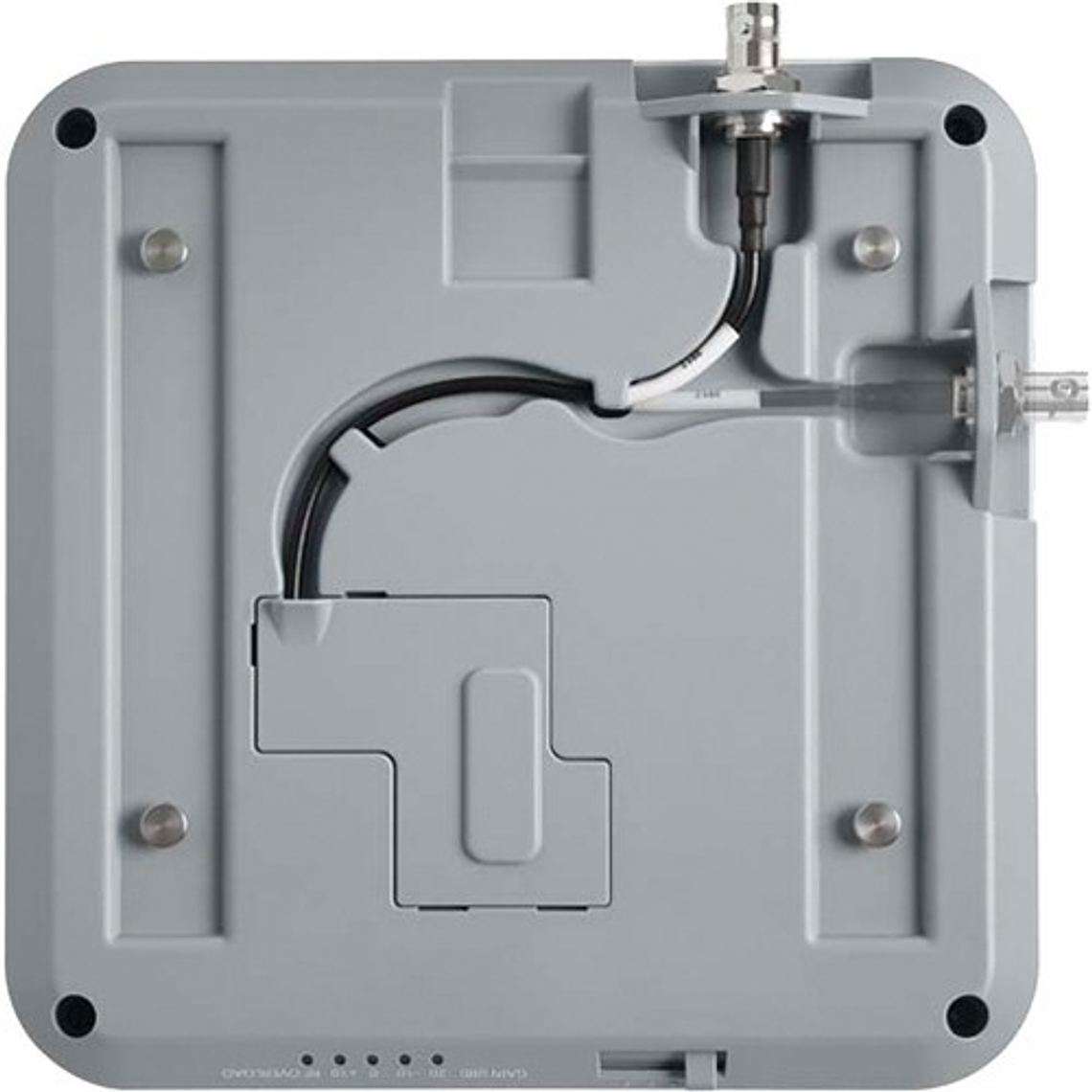

- Conectividad BNC hembra, impedancia de 50 Ω
- Switch de ganancia RF de 4 posiciones: +10 dB, 0 dB, −10 dB, −20 dB
- Patrón de cobertura: ~100° de ancho de haz (–3 dB)
- Interceptación de tercer orden (OIP3) superior a 30 dBm
- Ganancia en eje principal: 2,5 dBi (ajuste 0 dB)
- LED de umbral por sobrecarga RF a –15 dBm
- Requiere alimentación por bias DC (10–15 V, 75 mA) vía cable coaxial
- Diseño compacto pintable en color blanco neutro
- Montaje sobre superficie metálica, pared o techo falso
- Switch conmutable para reducir o aumentar la señal según distancia/transmisores múltiples
Especificaciones técnicas
- Frecuencia: 470 – 698 MHz :contentReference[oaicite:0]{index=0}
- Conector: BNC hembra :contentReference[oaicite:1]{index=1}
- Impedancia: 50 Ω :contentReference[oaicite:2]{index=2}
- Alimentación: 10–15 V DC, 75 mA :contentReference[oaicite:3]{index=3}
- Ancho de haz (–3 dB): ~100° :contentReference[oaicite:4]{index=4}
- OIP3: > 30 dBm :contentReference[oaicite:5]{index=5}
- Ganancia: 2,5 dBi (0 dB setting) :contentReference[oaicite:6]{index=6}
- Ganancia seleccionable: ±1 dB precisión :contentReference[oaicite:7]{index=7}
- Temperatura operación: –7 °C a 49 °C :contentReference[oaicite:8]{index=8}
- Temperatura almacenamiento: –29 °C a 74 °C :contentReference[oaicite:9]{index=9}
Dimensiones y peso
- Dimensiones: 176 × 176 × 51 mm :contentReference[oaicite:10]{index=10}
- Peso: 0,49 kg (487 g) :contentReference[oaicite:11]{index=11}
Empaque
- Peso del paquete: 0,96 kg :contentReference[oaicite:12]{index=12}
- Dimensiones del paquete: 305 × 230 × 83 mm :contentReference[oaicite:13]{index=13}
