Radial Catapult Rack RX - Multipar Cat5 de 12 canales
Compartir este producto
DETALLES DEL PRODUCTO

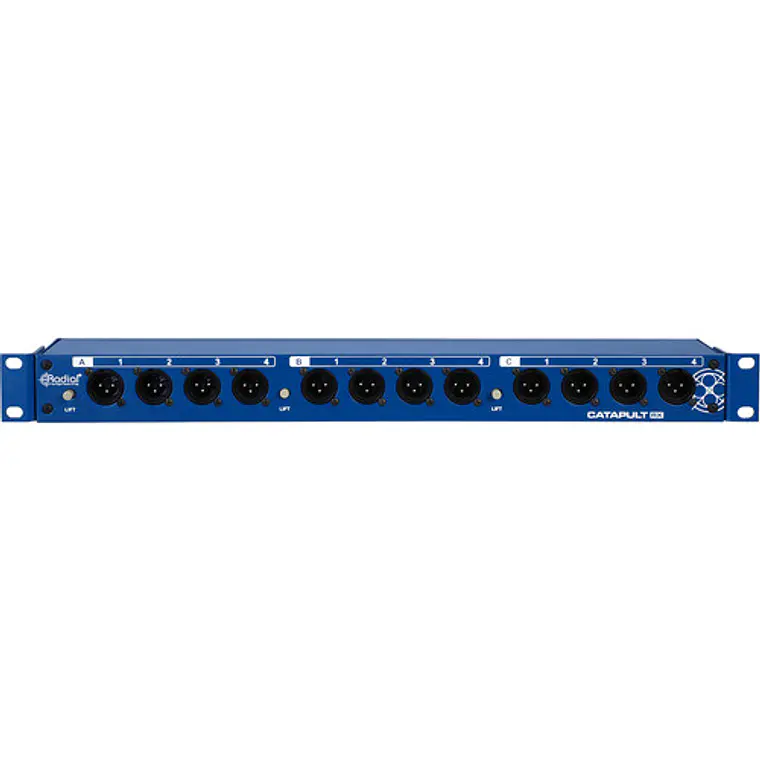

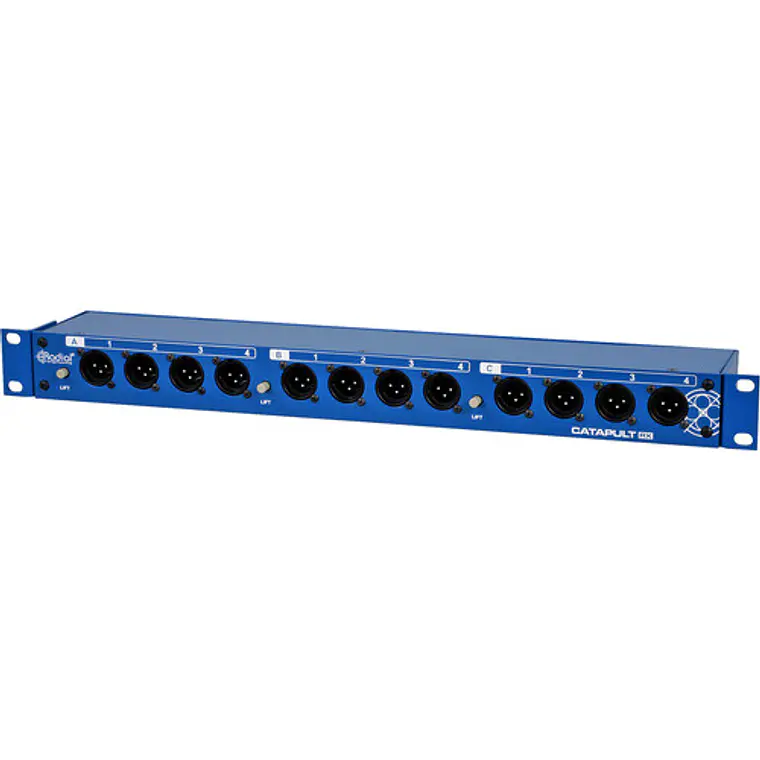

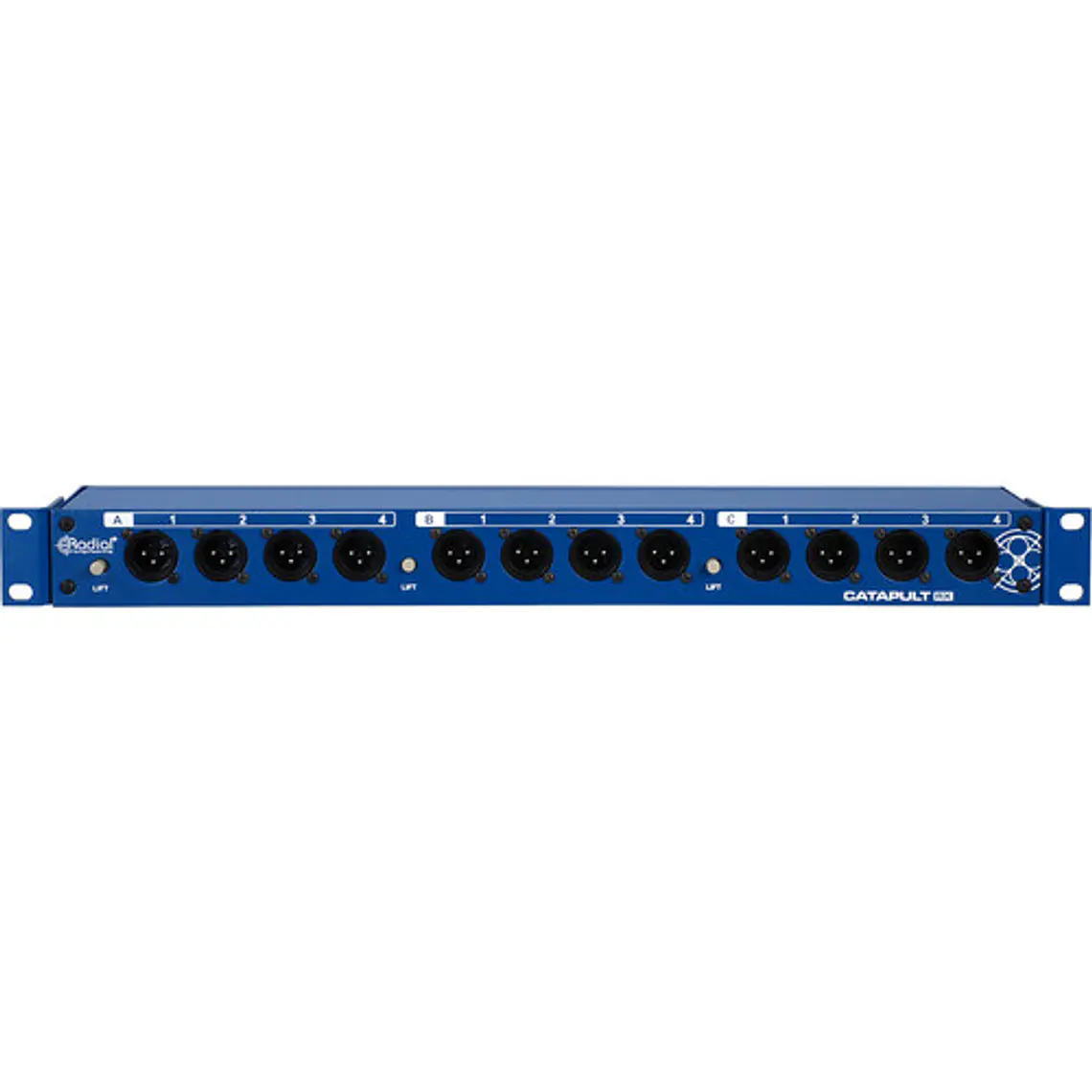

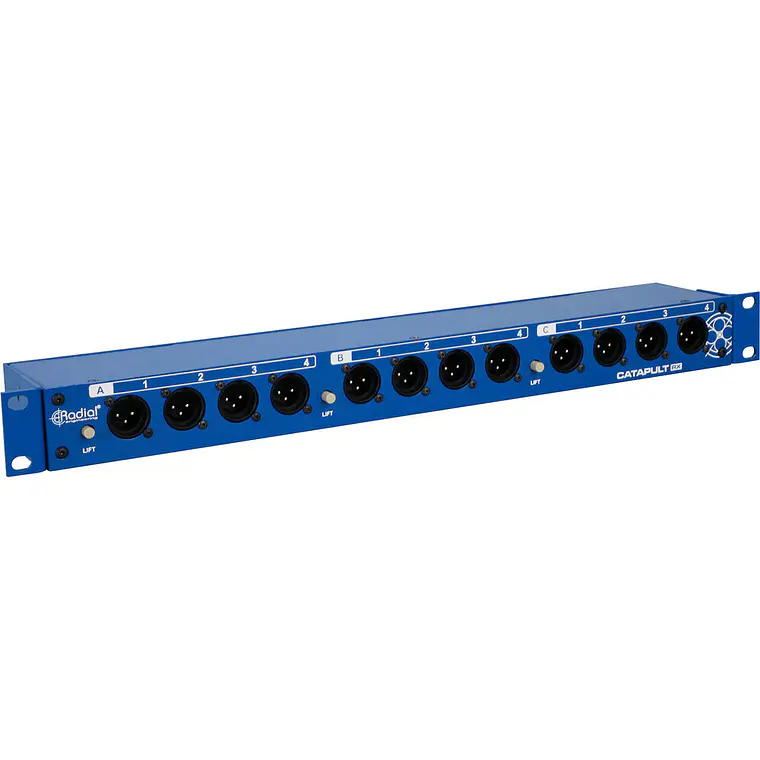

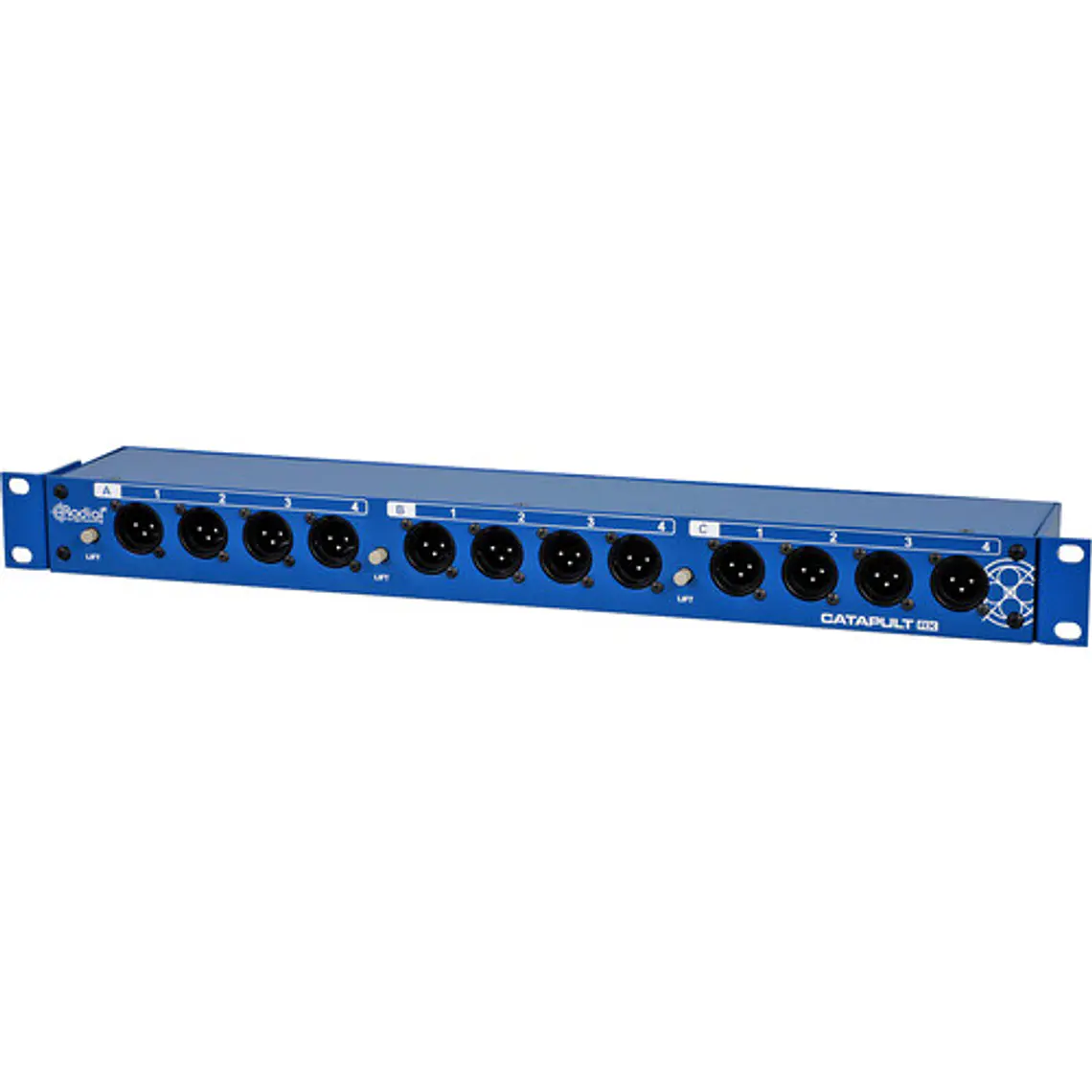

Este receptor Radial Engineering Catapult Rack RX cuenta con 12 conectores XLR macho de 3 pines en la parte frontal y cuatro conectores Neutrik etherCON RJ45 en la parte posterior para conexiones robustas. Al utilizar este receptor con el transmisor complementario (no incluido), podrá enviar señales de micrófono o de línea de un lugar a otro sin pérdida de señal, ruido ni interferencias, y sin necesidad de conversión de audio digital. Un interruptor de tierra ayuda a evitar que el ruido afecte a la señal. Esta unidad de 1U de altura se adapta a racks estándar de 19" y cuenta con soportes reversibles que permiten instalarla con los conectores XLR o RJ45 hacia afuera.

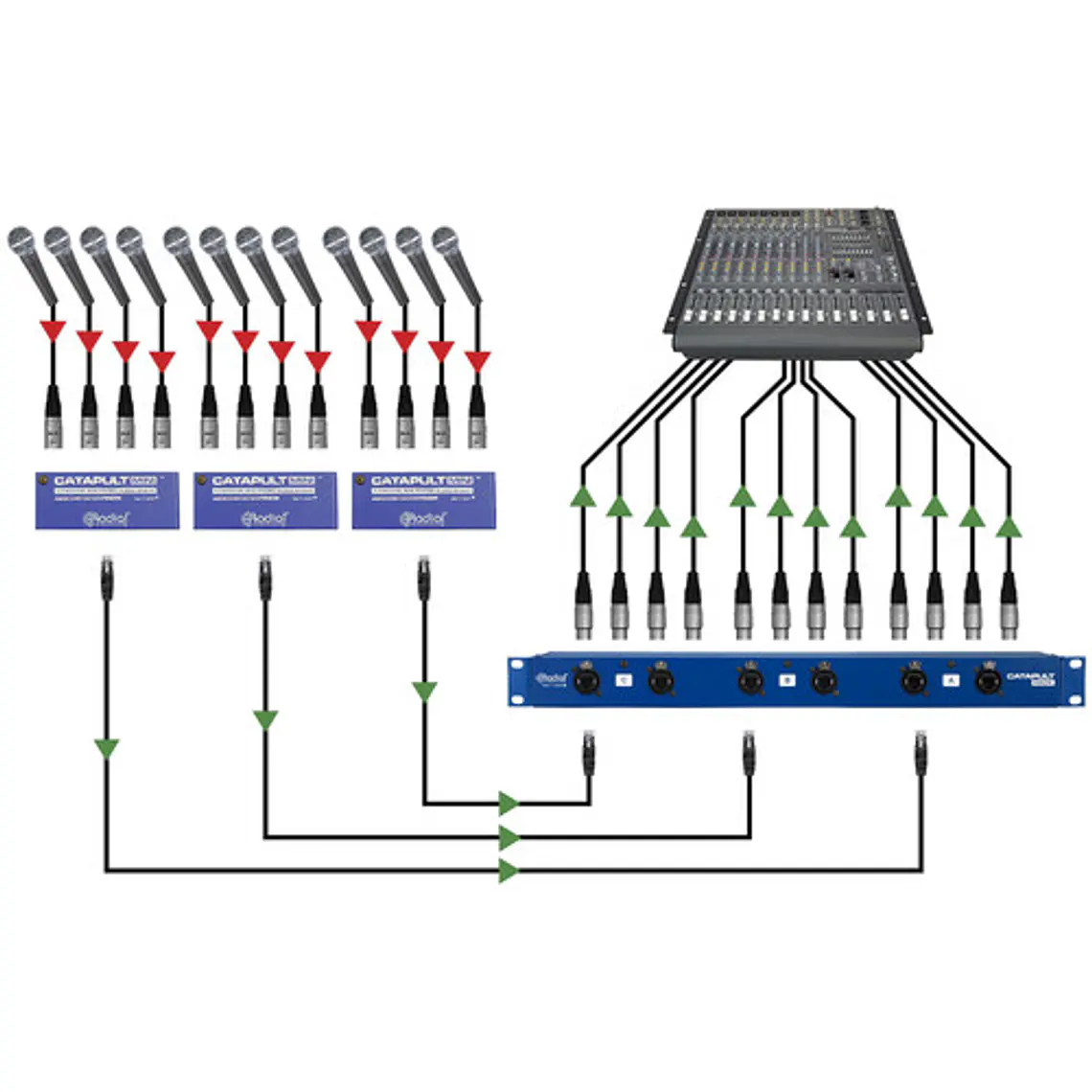

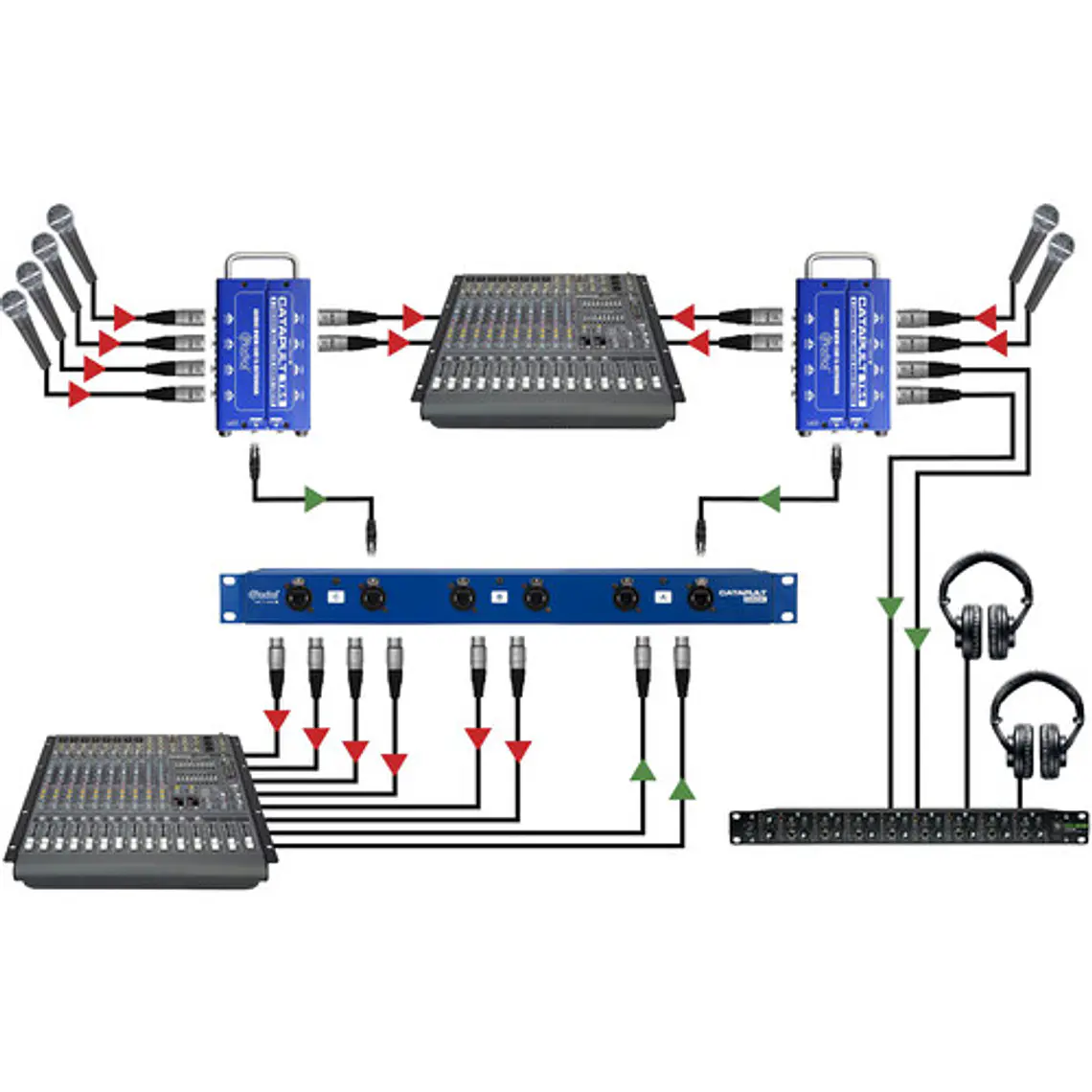

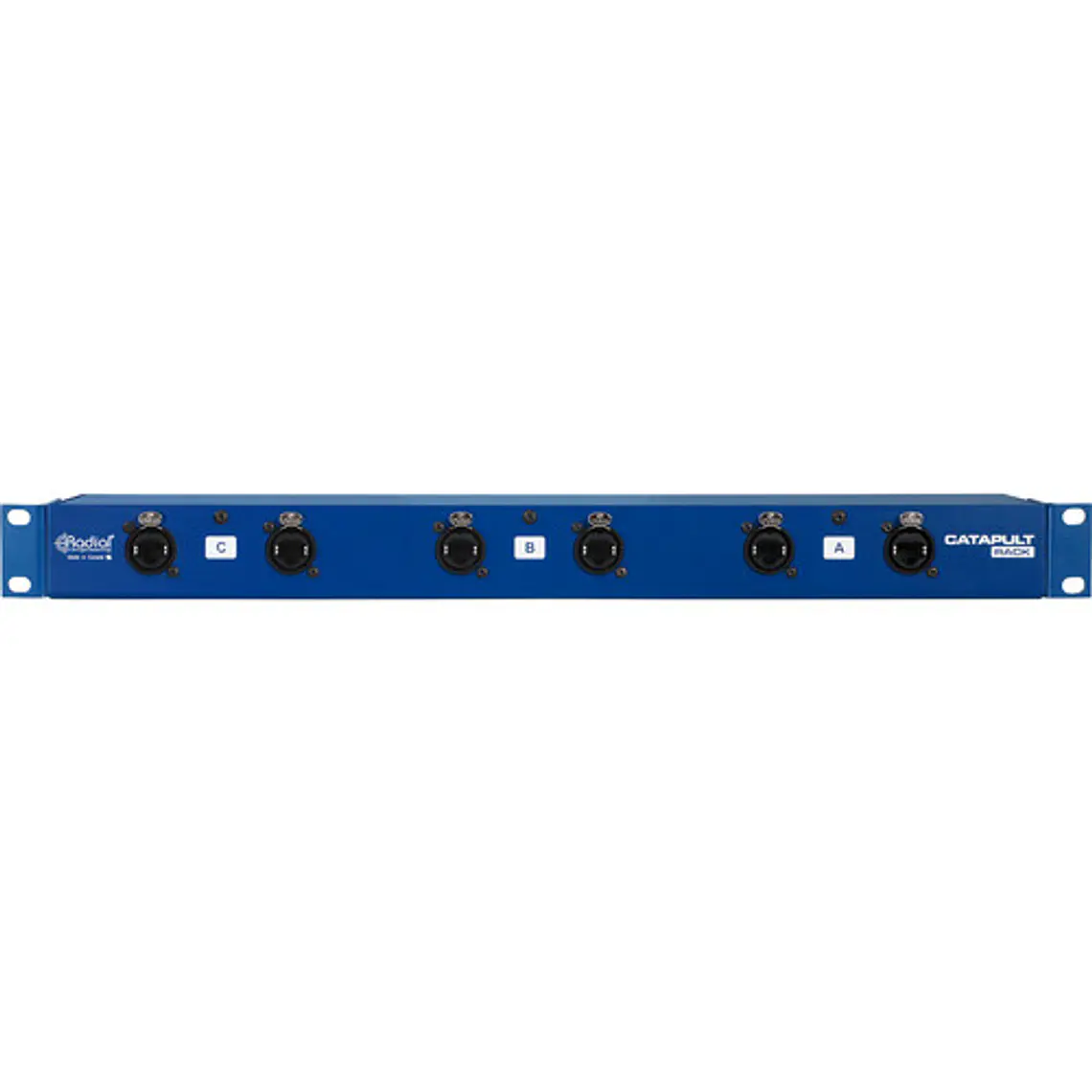

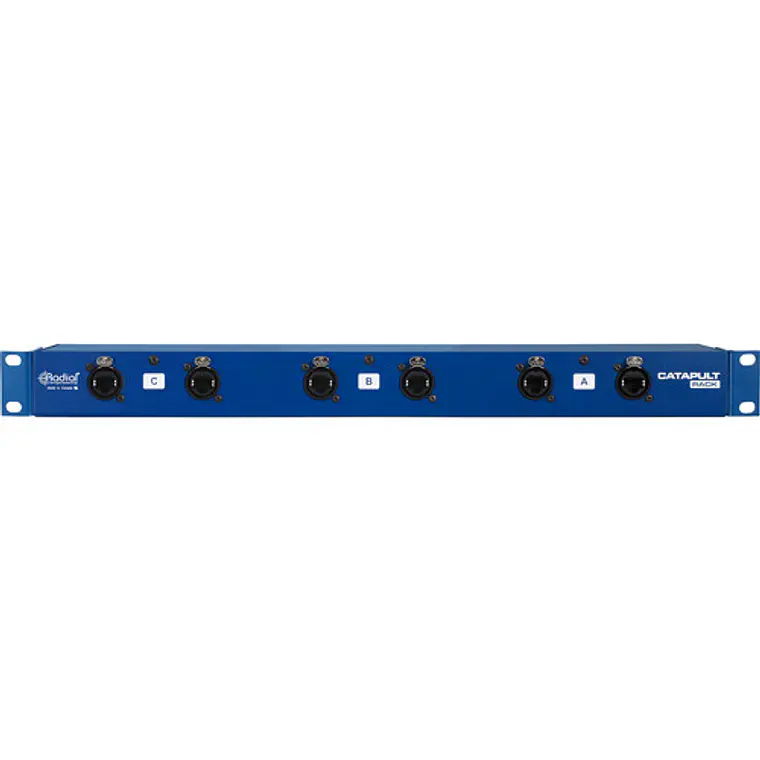

OperaciónLas unidades Catapult Rack funcionan como tres módulos en un chasis. Dado que cada cable Ethernet Cat 5 puede transmitir cuatro canales, los 12 conectores XLR de cada Catapult Rack se dividen en tres bancos, cada uno con su propio interruptor de aislamiento de tierra y conectores Ethernet RJ45 en el panel posterior. Puede usar tres cables Ethernet para conectar los 12 canales a una sola ubicación o distribuirlos a cualquiera de las cajas de escenario Radial Catapult, lo que le proporciona un sistema de audio multipar totalmente personalizable.XLRLos conectores XLR con bloqueo se proporcionan en grupos de cuatro, y cada grupo corresponde a un par de conectores RJ45 en el panel posterior para transmitir audio analógico a través de cableado Cat 5 o superior.Entrada/Salida y Paso RJ45Conexiones Ethernet estándar para enviar cuatro canales de audio a otro módulo Catapult. Ambos conectores están cableados en paralelo con los XLR del panel frontal. Los robustos conectores Neutrik etherCON proporcionan una conexión sólida para su uso en giras en directo.Orejas de montaje reversiblesLas orejas de montaje reversibles se pueden colocar a ambos lados del rack Catapult, lo que permite que los conectores XLR o RJ45 queden orientados hacia afuera para una mayor flexibilidad.Descripción
El Radial Catapult Rack RX es un módulo receptor de señal de audio profesional diseñado para la distribución de audio a través de un único cable de red Cat 5/6 blindado (Shielded Twisted Pair - STP), formando parte integral del sistema Catapult.1 Este módulo receptor ocupa un solo slot en el chasis Catapult Rack y está específicamente diseñado para la recepción de hasta cuatro canales de audio analógico de baja impedancia, utilizando los cuatro pares trenzados del cable de red. La principal ventaja de este sistema es la capacidad de enviar o recibir múltiples señales de audio balanceadas a largas distancias, evitando la necesidad de voluminosos y costosos cables multipar de audio.2
El Catapult Rack RX cuenta con cuatro salidas XLR macho de alta calidad, que proveen las señales de audio recibidas directamente del cable Cat 5.3 Internamente, utiliza transformadores ground-lifted que aíslan la circuitería, eliminando eficazmente el zumbido y el ruido causado por bucles de tierra, un problema común en instalaciones de audio grandes. Esta característica de aislamiento es esencial para mantener la integridad de la señal a lo largo de largas tiradas de cable. Además, el módulo incorpora un switch de tierra (Ground Lift) seleccionable para cada canal, proporcionando flexibilidad adicional en la gestión de ruido.4 Es una solución modular, robusta y eficiente para broadcast, estudios de grabación y sonido en vivo que buscan una infraestructura de cableado simplificada y de alto rendimiento.
| Característica | Detalle |
| Tipo de Producto | Módulo Receptor de Audio analógico vía Cat 5/6 |
| Formato | Módulo para Chasis Radial Catapult Rack (ocupa 1 slot) |
| Canales de Audio | 4 canales de audio balanceado |
| Conexión de Entrada | 1 x Conector RJ45 (para cable Cat 5/6 STP) |
| Conexiones de Salida | 4 x Salidas XLR macho |
| Aislamiento | Transformadores de aislamiento para eliminar bucles de tierra |
| Cable Requerido | Cable blindado (STP) Cat 5/6 o superior |
| Función de Tierra | Ground Lift seleccionable para cada canal |
| Impedancia de Salida | Baja impedancia |
| Aplicaciones | Grabación, Sonido en Vivo, Broadcast, Distribución de señal a larga distancia |
